十二推頭豎式預熱器設備簡介！

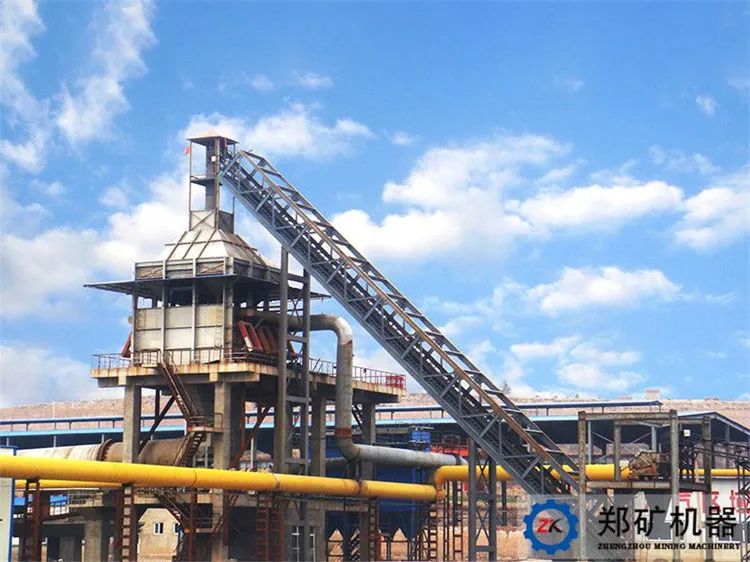

    十二推頭豎式預熱器主要用于石灰石煅燒生產線，該設備具有預熱效果好、運動部件少、運行可靠、高效節能等優點，是煅燒石灰石廠家的產品。

    01工作原理

    石灰石由豎式預熱器上部料倉經下料溜管導入豎式預熱器本體預熱室內，同時在窯尾引風機所產生負壓的作用下將來自回轉窯窯尾煅燒所產生的高溫?zé)煔庖筋A(yù)熱器內部，1000℃左右的高溫?zé)煔庠诖┻^石灰石料層時，與其發生熱交換，將石灰石預熱至800℃以上，再由預熱器周邊布置的液壓推料裝置依次將預熱好的石灰石推出，穿過料層物料縫隙的高溫?zé)煔獾臒崃勘晃锪洗蟛糠治眨懦龅臒煔鉁囟燃s為240℃左右，從而完成整個熱交換過程。每個液壓推料裝置均采用單獨的液壓缸驅動耐熱鋼推頭進行工作，通過PLC控制系統可以調節推頭之間的間隔時間及推頭自身的推料時間，準確控制進料量；最后經下料溜槽和轉運溜槽進入回轉窯尾部進行煅燒。

    02主要技術參數

    03結構組成

    豎式預熱器是由頂部料倉(1)、內部錐形漏斗(2)、料倉下料溜槽(3)、預熱器鋼構料倉支架(4)、底部過渡段溜槽(5)、預熱器殼體組(6)、液壓推桿裝置(7)、殼體底部下料溜槽(8)、預熱器除塵接口(9)、吊頂裝置(10)和檢修平臺(11)等所組成。

    預熱器殼體組上各有一個下料漏斗分別與底部下料口(5)相連通，從而實現物料從頂部料倉(1)進入預熱室內，在與窯尾高溫?zé)煔膺M(jìn)行熱交換之后，達到800℃。預熱后的石灰石進而再經由PLC系統調節控制下的液壓推桿裝置(7)的作用下，定時定量地從底部的下料溜槽(8)和轉運溜槽進入回轉窯內。而經過冷卻后的窯尾煙氣在窯尾引風機所產生負壓的作用下則通過預熱器除塵接口(9)排出。

    河南鄭礦機器有限公司生產的預熱器充分利用窯尾排出的熱煙氣，提高系統燃燒利用率；縮短回轉窯長度，減少回轉窯表面的熱散失及占地面積；有效地回收尾氣排放所帶走的熱量，同時有利于除塵，提高系統熱效率，提升系統產能，大幅降低排放指標。
